INDOOR & OUTDOOR HYBRID WIRELESS HDMI UNIT -NEW SKYWAVE-
新しいSKYWAVE
1.DFS※対応による広範囲なフィールドワーク（ユニキャストモデルのみ対応）
屋内はもちろん屋外でも使用できるハイブリッド仕様により，様々な現場で利用できます．
2.マルチプル電源システム
標準搭載のDVバッテリープレートに加え，送信機側は新たに6.5~16.5Vのロック式DCジャックを搭
載．これにより，VマウントやACアダプターでの電源駆動に対応しました．
3.驚異的技術の体感遅延ゼロ秒
以前より好評な体感遅延ゼロ秒．しかも非圧縮で1080p@60まで伝送可能です．
※DFS（Dynamic Frequency Selection動的周波数選択）機能
5GHzの機器が公的な通信システムに影響を与えないように，機器側で使用周波数を自動的に変更す
る機能です．伝送中に対象電波を検知した場合は自動的に周波数を変更して，公的な通信システムの
使用を妨げないようにします．SKYWAVEは受信機の電源投入後，使用可能な周波数を検索するた
め，映像伝送開始までに約1分間待機します．
特徴
●DFS対応で屋内及び屋外での使用可能
●送信側にはロック式の6.5~16.5VのDCジャック搭載
●非圧縮のワイヤレスHD伝送
●遅延は0.1秒以下
●最大解像度は1920x1080p@60Hz
●送信距離は遮蔽物が無く直線で平均30メートル
送信距離は環境により変化しますので，保証することはできませんのでご了承ください．
通過できる壁の参考素材
可能：木材，ガラス
不可能：鉄，アルミ，コンクリート，セメントなど．
●送信パワー
送信機:12 ±2dBm 受信機:14 ±2dBm
●消費力
送信機:1080p/2.5W;720p/2W
受信機:1080p/6W;720p/5W
●バッテリー駆動時間: SONY Lタイプ NP(7.4V 4.4Ah 32Wh)約 4時間
●5510,5550,5590,5630,5670MHz (5チャンネルからの自動選択)
主な仕様
●周波数/バンド幅: 5510,5550,5590,5630,5670MHz／40Mhz
●周波数チャンネル取得方法:自動取得
●送信方法: MIMO（The multiple-input and multiple-output）
●変調方法: Orthogonal Frequency Diversity Multiplexing (OFDM)
●遅延: 0.1秒以下（2フレーム以下）
●ビデオ入力インターフェース:HDMI
●ビデオフォーマット:
HD:1080p 59.94/50/29.97/25/24/23.98 Hz
1080i 59.94/50 Hz
720p 59.94/50 Hz
SD: 525i/59.94Hz, 525p/59.94Hz, 625i/50Hz, 625p/50Hz
PC: SXGA(1280x1024), XGA(1024x768), SVGA(800x600), VGA(640x480)
●送信距離は遮蔽物が無く直線で平均30メートル
●MIC
技術基準適合証明 規則第2条第1項第19号の3の2取得（微弱電波システム5.6Ghz Band）
●使用者の免許不要
●サイズ (WxHxD):
送信機3.8in(97mm) x 1.6in(42mm() Antena2.3in 60mm)x 1.2in(31mm),
受信機3.8in(97mm) x2.0in(51mm) x 2.2(56mm)
●重量:TX 80g, RX 85g
●動作温度:０〜40℃

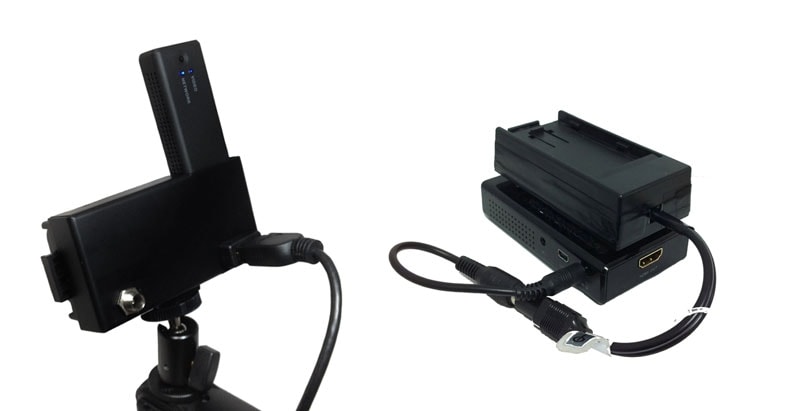

SKYWAVE 製品構成（専用ハードケースにて梱包）
・送信機（バッテリープレート搭載） 1台 ・受信機 １台 ・受信機用バッテリーアダプター
1台 ・受信機専用ACアダプター 1台 ・受信機専用電源ケーブル 1本
・カメラシュー 1個 ・マニュアル ・保証書・専用ハードケース 1個
オプション：送信機用ACアダプター，パナソニック用バッテリープレート，送信機用Dタップケーブ
ル，バッテリープレート非搭載の送信機など．
様々な要望に対応できるプレミアムオプション
SKYWAVE送信機のDVバッテリープレートを標準搭
載しないタイプです．各メーカー（パナソニック，ソニー，キャノ
ン，ビクター）に対応したDVバッテリープレートやDタップケーブ
ルを使用してVマウントバッテリーを利用するなど，電源は目的に
応じて自由に選ぶことができます．尚，これらはすべてオプション
となります．
SKYWAVEの各モデル
ユニキャストモデル（１対１の通信方法）屋内対応・DFS屋外対応
SKYWAVE 送信機 型番：WHD-11TX70 JAN：4562244692602
SKYWAVE 受信機 型番：WHD-11RX70 JAN：4562244692619
ブロードキャストモデル（1対多の通信方法）屋内対応・屋外非対応
SKYWAVE 送信機 型番：WHD-11TX70B JAN：4562244692626
SKYWAVE 受信機 型番：WHD-11RX70B JAN：4562244692633
お知らせ
１月22日/23日 東京都内にて三友株式会社様の内覧会でSKYWAVEを展示いたします。詳細はお問い合わせください。
1月23日 東京都日比谷にあるディスコDianaにてパナソニック様主催の内覧会で、SKYWAVEが展示されます。詳細はお問い合わせください。
2012年の放送機器国際展示会のNABショーにて，当社のSKYWAVE WIRELESS HDMI UNIT（WHD-11TRX）が栄誉あるBroadcast Engineering Pick Hitを受賞しました
