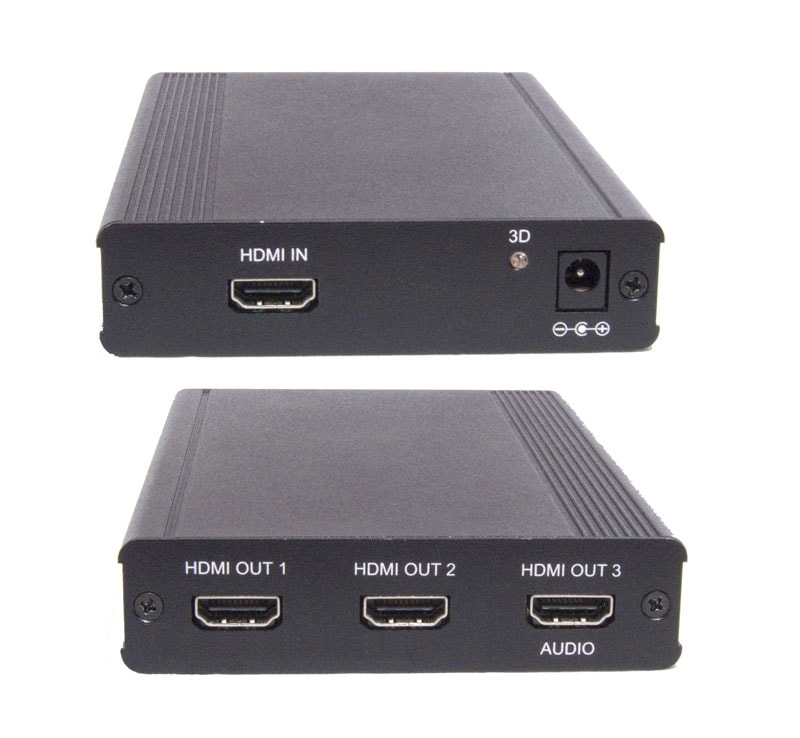

HD-13audioは,1入力3出力HDMI分配器です.最大の特徴として,音声専用のHDMI出力があり, 映像信号はブルースクリーンを低解像度で出力します.それにより帯域に余裕が出て,より音質がクリアーになります.この音声専用HDMI出力は,フルデジタル音声をビットストリュームやリニアPCMで楽しむことができます.また,3Dに対応していますので,3D非対応のAVアンプと音声専用のHDMI出力を接続して,AVアンプではビットストリュームのマルチチャンネル5.1ch,その他のHDMI出力をテレビやプロジェクターに接続しておくことで,配線の組み替えを必要としないスマートなホームシアターが完成します.
• HDCP対応 • 最大解像度1080p@60Hz • フルデジタルHDMI音声専用出力搭載 • 1つHDMI信号を2つ同時にHDMIの音声映像信号を分配 • LPCM 7.1CH、Dolby TrueHD、Dolby Digital Plus、DTS-HD マスターオーディオ送信 (32-192kHz サンプリングレート)対応。(音声専用出力ではHDオーディオには非対応) • PCはVGAからWUXGA (1920 x 1200)まで、HDTVは480iから1080pまでの解像度に対応 • HDMIケーブルの距離は、1080p/8bitsまたは12bits解像度で、入出力15m可能 • HDMI出力1で、ビデオのEDID情報を検出し、HDMI音声専用出力で、オーディオのEDIDを検出
音声専用出力 DolbyDigital5.1ch,DTS 5.1ch,LPCM5.1ch,ステレオ2ch ※HDオーディオには非対応 映像音声HDMI出力 LPCM 7.1CH、Dolby TrueHD、Dolby Digital Plus、DTS-HD マスターオーディオ
主な仕様 入力 1 x HDMI 出力 2 x HDMI(音声映像出力)、1×HDMI (音声専用ブルースクリーン) 入力解像度 480i ~1080p 50/60, VGA~WUXGA 出力解像度 480i ~1080p 50/60, VGA~WUXGA 電源 5 V/1 A DC (US/EU 規格、CE/FCC/UL 準拠) 消費電力 最大4.1W 寸法 100mm (W)×147mm (D)×25mm (H)mm 重量 300g 外装 アルミニウム、ブラック 動作温度 動作時:0°C ~ 40°C、保持時:-20°C ~ 60°C 動作湿度 20~90% RH(結露なきこと)
接続例 AVアンプが3D非対応の場合でも音声用に受けることが可能.その他はテレビやプロジェクターに接続する.
 |
